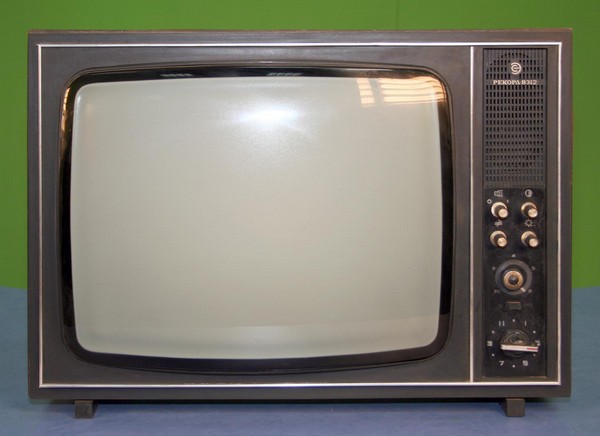

 Заголовок сообщения: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Пт июл 27, 2012 18:15:34  Родился
Зарегистрирован: Пт июл 27, 2012 18:12:14
Сообщений: 6
Рейтинг сообщения: 0 Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Пт июл 27, 2012 19:58:05  Модератор Аватар пользователя
Карма: 140
Зарегистрирован: Пн июл 07, 2008 11:46:09
Сообщений: 10088
Откуда: Россия
Рейтинг сообщения: 0

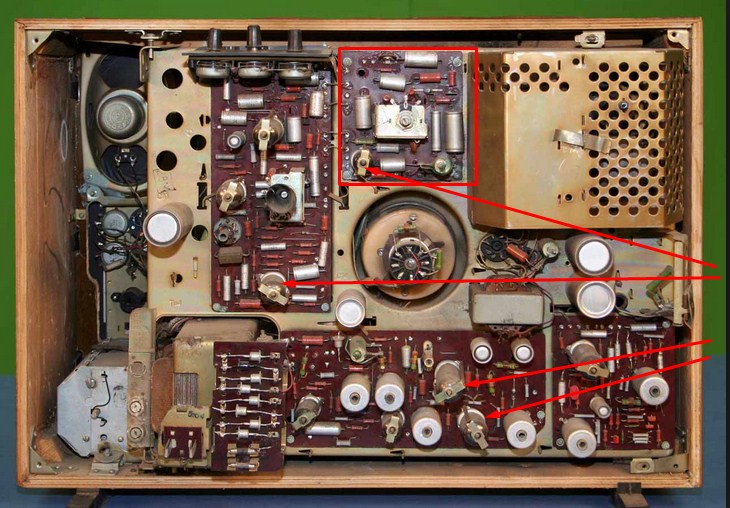

Вход - это резистор "Громкость", левый вывод. Выход - трансформатор, который подключается к аноду 6П14П.
Питание 150 В подаётся на этот трансформатор и на сетку лампы, плюс накал этой лампы 6,3 В переменного напряжения и плюс питание каскада на транзисторе.


_________________
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Пт июл 27, 2012 20:05:42  Родился
Зарегистрирован: Пт июл 27, 2012 18:12:14
Сообщений: 6
Рейтинг сообщения: 0 Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Пт июл 27, 2012 20:47:55  Собутыльник Кота Аватар пользователя
Карма: 22
Зарегистрирован: Чт дек 16, 2010 00:24:02
Сообщений: 2641
Откуда: Петербург
Рейтинг сообщения: 0 Так там же лампа :)) и +150В - это ещё даже немного,если там действительно столько...
_________________
" Транзистор с эффектом отрицательной ёмкости - это на самом деле круто. Не так круто, чтобы помогло решить проблемы с нашим правительством, но все же."( А. Русин)
https://www.drive2.ru/b/2615302 Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Сб июл 28, 2012 07:14:02  Друг Кота Аватар пользователя
Карма: 97
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 25032
Откуда: Арья
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1) Этому усилителю потребуются и +150, и +250... Да и параметры "никакие"... :dont_know:
Если так уж хочется приобщиться к "ламповому звуку", загляните в обсуждение "лампового усилителя начального уровня", там и схемы, и советы... :))Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Ср янв 23, 2013 14:48:36  Родился Аватар пользователя
Зарегистрирован: Пн сен 24, 2012 13:45:40
Сообщений: 9
Рейтинг сообщения: 0

Света писал(а):

Вход - это резистор "Громкость", левый вывод. Выход - трансформатор, который подключается к аноду 6П14П.
Питание 150 В подаётся на этот трансформатор и на сетку лампы, плюс накал этой лампы 6,3 В переменного напряжения и плюс питание каскада на транзисторе.


Не подскажите как грамотно вырезать и тв плату усилителя? Заранее благодарен, в электронике новичок. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Ср янв 23, 2013 15:15:33  Друг Кота Аватар пользователя
Карма: 97
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 25032
Откуда: Арья
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1) Стесняюсь спросить, а зачем? :))Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Вт янв 29, 2013 13:00:33  Родился Аватар пользователя
Зарегистрирован: Пн сен 24, 2012 13:45:40
Сообщений: 9
Рейтинг сообщения: 0 Есть CD привод от PC, хочу на кухню эдакое МОНО "радио" сделать для прослушивания на обед ну или пока на кухне готовлю аудио СД в нагрузку на 4гд7 в ОЯ. В планах, когда наберусь опыта буду собирать стерео однотакт на 6ф3п, надо трансформаторы искать, пока ничего нет :(Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Вт янв 29, 2013 15:40:24  Друг Кота Аватар пользователя
Карма: 97
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 25032
Откуда: Арья
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1) В телевизорах канал звука всегда был этаким "второстепенным", и ждать от него качества не стоит. И уж тем более - от телевизора третьего класса. Простейший усилитель на той же TDA2003 будет иметь полноценный диапазон частот (а не 100 - 12500 герц, как у рекорда), мощность ватта 3 - 4 (а не 1 ватт, как у того же телевизора... :)) ), раз в сто меньший коэф. гармоник, и даже (о, ужас!) гораздо лучшее звучание, особенно при удачном монтаже... :)) Так для чего возиться с этим хламом? не понимаю... :dont_know:Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Вт янв 29, 2013 19:54:42  Собутыльник Кота
Карма: 17
Зарегистрирован: Чт апр 29, 2010 08:39:15
Сообщений: 2813
Откуда: Молдова Бельцы
Рейтинг сообщения: 0

As писал(а):

Так для чего возиться с этим хламом?


Ещё, если для этой платы нужно высокое напряжение 150 - 200 Вольт, тогда действительно :dont_know:Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Вт янв 29, 2013 20:50:25  Друг Кота Аватар пользователя
Карма: 97
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 25032
Откуда: Арья
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1) Дело совсем не в высоком напряжении питания, в конце концов, с того же телевизора можно снять и питающий трансформатор с выпрямителями и фильтрами, дело в сильном несоответствии затраченных сил результату... Был бы это приличный аппарат - я бы первый ратовал за его использование... :dont_know:Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Вт фев 12, 2013 13:51:30  Родился Аватар пользователя
Зарегистрирован: Пн сен 24, 2012 13:45:40
Сообщений: 9
Рейтинг сообщения: 0 Все, РЕКОРД, благополучно разобран на зап.части :PВернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Усилитель от "Рекорд В-312". и еще кое что.

СообщениеДобавлено: Чт фев 14, 2013 08:45:48  Собутыльник Кота
Карма: 17
Зарегистрирован: Чт апр 29, 2010 08:39:15
Сообщений: 2813
Откуда: Молдова Бельцы
Рейтинг сообщения: 0

Котенок МаркизЪ писал(а):

Все, РЕКОРД, благополучно разобран на зап.части :P
УРА! :roll:Вернуться наверх  Профиль
