Модераторы: Богдан CX, Piratkvv-106, Модераторы

Начать новую тему Ответить на тему  [ Сообщений: 2 ]  Автор Сообщение Не в сети
Зарегистрирован: 06 фев 2009
Сообщения: 5
Модель автомобиля: Jumpy

Здравствуйте.
Нуждаюсь в вашей помощи.
Подскажите где искать метки на шестерне колен и распредвала для замены ремня ГРМ, двигатель DW10BTED (RHX). Вроде как с шестерней распредвала понятно отверстие в шестерне на 8мм и на блоке двигателя такое-же туда вставляем например болт нужного диаметра., а вот как быть с верхней мёртвой точкой на коленвале где эта метка подскажите, а также интересует нужно ли стопорить шестерню ТНВД и есть ли на ней какие метки.
Проблема началась с того, что в мороз не завёлся.
Пришел когда потеплело, и тоже не завёлся, проверил датчик распредвала тесером и осциллографом, живой проверил датчик коленвала тестером и осциллографом тоже живой, поехал на диагностику подключили «ланч Х-431» сказали нет синхронизации между датчиком колен и распредвала. Скинул кожух с ремня ГРМ и прозрел, ремень провисает при нажатии на него сантиметра на 3. как окозалось натяжной ролик в механизме ГРМ натягивали по часовой стрелке а в книге пишут что нужно против часовой стрелки натягивать, но вот из книги совсем непонятно для меня где найти и как стопорить верхнюю мёртвую точку коленвала. В своих изыскания использую книги
http://autobook.iteka.ru/view/556136.html
http://autobook.iteka.ru/view/156135.html
также есть программа Citroen DocBackupAC но и в ней в разделе «пособие по ремонту» ничего полезного не нашёл.
Может кто сможет мне обяснить или у кого есть картинка на которой этот момент наглядно нарисован.
Надеюсь на Вашу помощь.
Спасибо.

Вернуться к началу  Профиль



Не в сети
Зарегистрирован: 06 фев 2009
Сообщения: 5
Модель автомобиля: Jumpy

Здравствуйте.
Порылся я во всяких мануалах и нашёл вот тут
http://wapz.info/knizhki/7738-citroen-x ... vo-po.html
на странице 97, а также вот здесь на французском на странице 29
http://rapidshare.com/files/32493470/Ci ... so_HDI.pdf

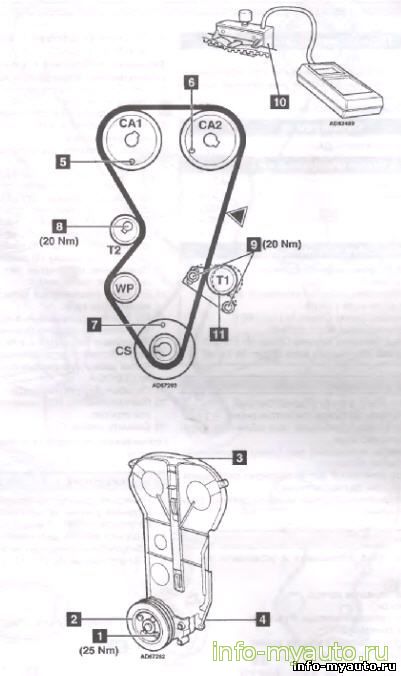

также понятно нарисовано на прикреплённом файле в позиции 3.
Под стартером отверстие в картере сцепления. В ВМТ напротив него останавливается отверстие в маховике.
Чтоб разглядеть надо залезть в яму с переноской и зеркальцем.
Суем туда шпильку на 8.

Вложения: Комментарий к файлу: установка меток ГРМ на DW10.jpg
установка меток ГРМ на DW10.JPG
установка меток ГРМ на DW10.JPG [ 68.86 Кб | Просмотров: 6437 ]
Вернуться к началу  Профиль
